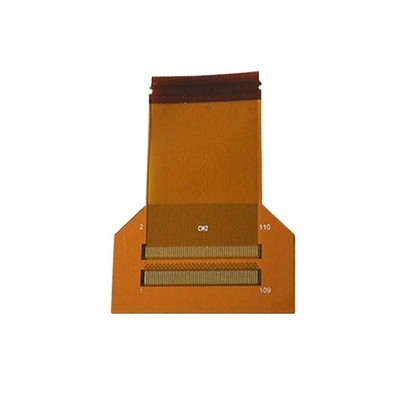

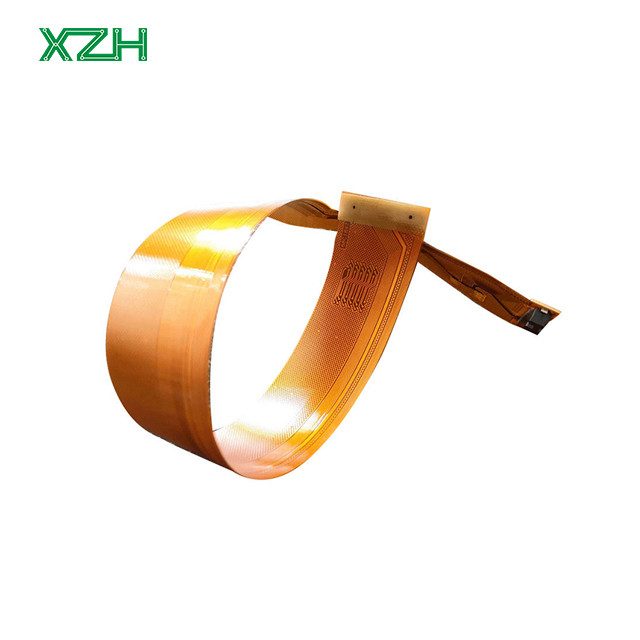

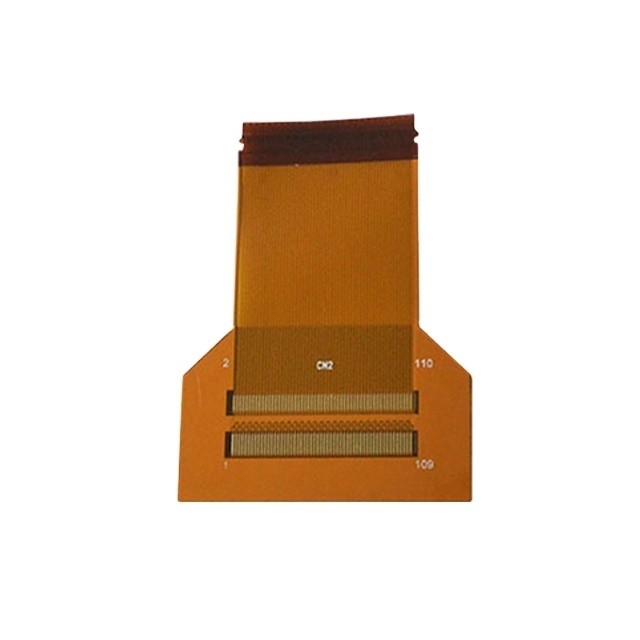

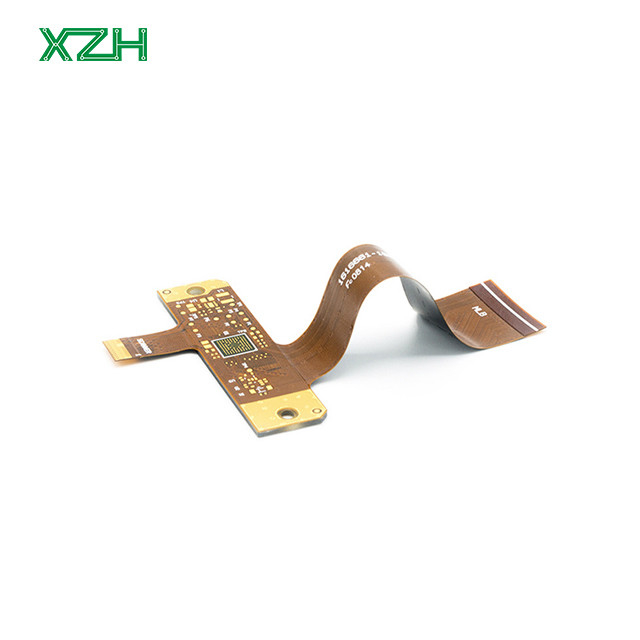

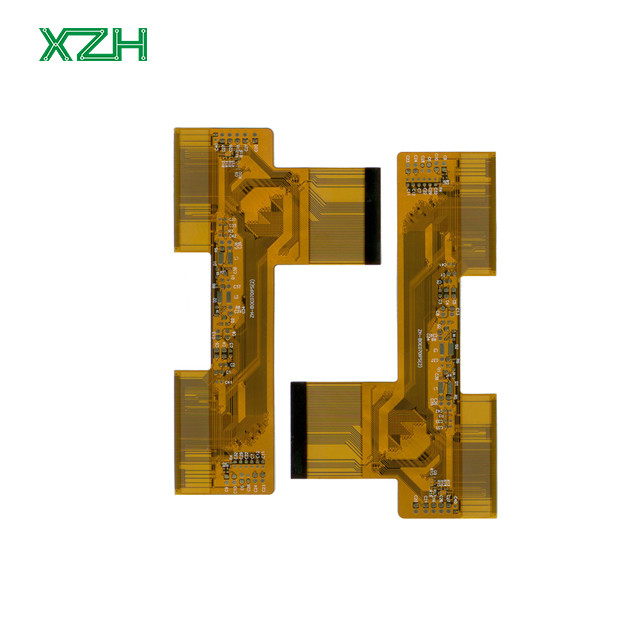

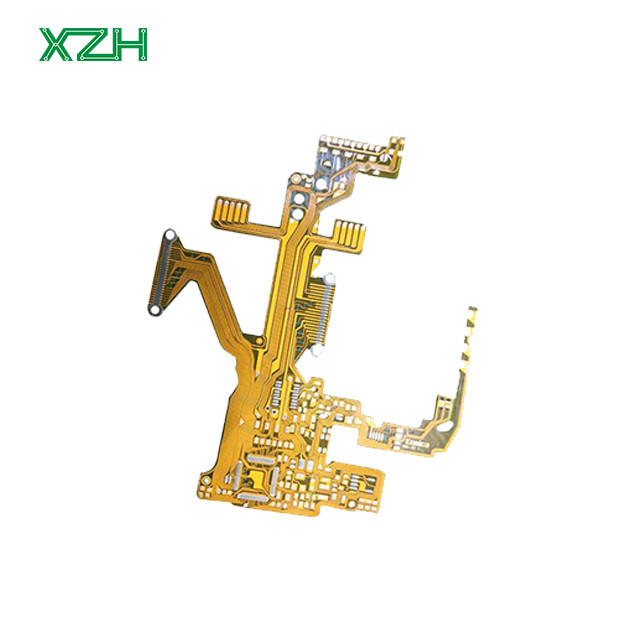

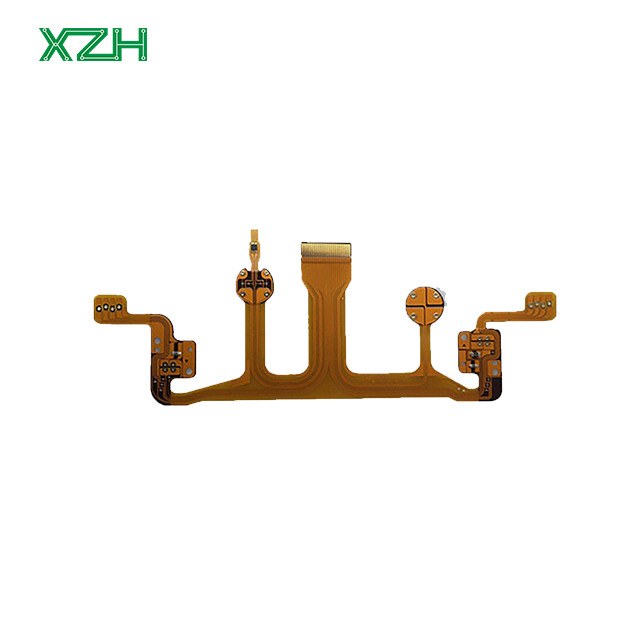

Materialien
|
PI, Kupfer und Ni/Au
|
Typ
|
FPC
|
Schichten
|
1-4 Schichten
|
Fertigplattengrößen
|
10*15mm, 250*380mm
|
Tiefstand der Platte
|
00,057 bis 0,6 mm
|
Toleranz für die Dicke der Fertigplatte
|
± 2 mils
|
Durchmesser des Bohrloches
|
0.15 bis 6.7 mm
|
Durch Durchmesser fertiggestellt
|
0.1 mm (mindestens)
|
Dielektrische Dicke der Innenschicht (1/2 mils PI mit 15um-Klebstoff)
|
00,0275 bis 0,1 mm
|
Toleranz von PTH für den Durchmesser des Löchers
|
± 2 mils
|
Toleranz für den Lochdurchmesser von NPTH
|
± 1 Mil
|
Toleranz für die Lochposition
(verglichen mit Gerber-Daten)
|
± 1 Mil
|
Dicke von PTH-Bohrkupfer
|
8 bis 30 μm
|
Toleranz nach dem Ätzen
|
± 30, 15% für die Impedanz
|
Toleranz von Bild zu Bild (Minimum)
|
± 3 mils
|
Toleranz von Bild auf Rand (Minimum)
|
± 2 mils
|
Registrierung der Abdeckungsschicht (mindestens)
|
6 ml
|
Durchmesser des Bohrloches
|
0.1 bis 5.0 mm
|
Toleranz von Klebstoff und Stärkungsmittel
|
± 0,3 mm
|
Durchstoßdruckschiene (Hard Die)
|
±4 mils
|
Abmessung Toleranz (weiche Abmessung)
|
± 12 mils
|
Impedanztoleranz (Mindestwert)
|
± 10%
|
SMT-Toleranz und Tonhöhenbreite (Minimum)
|
±4 mils
|
|
Probezeit
|
Vorlaufzeit für die Massenproduktion
|
||
Einseitige PCB
|
1 bis 3 Tage
|
4 bis 7 Tage
|
||
Doppelseitige PCB
|
2 bis 5 Tage
|
7 bis 10 Tage
|
||
Mehrschichtige PCB
|
7 bis 8 Tage
|
10 bis 15 Tage
|
||
PCB-Montage
|
8 bis 15 Tage
|
2 bis 4 Wochen
|
||
Lieferzeit
|
3-7 Tage
|
3-7 Tage
|
||
Verpackung: antistatische Verpackung mit Karton
|
|
|
