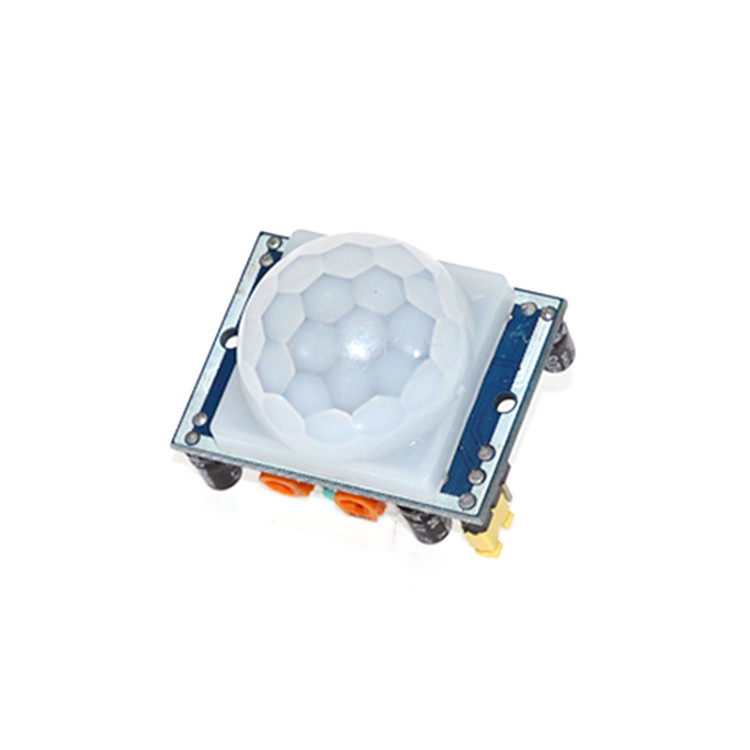

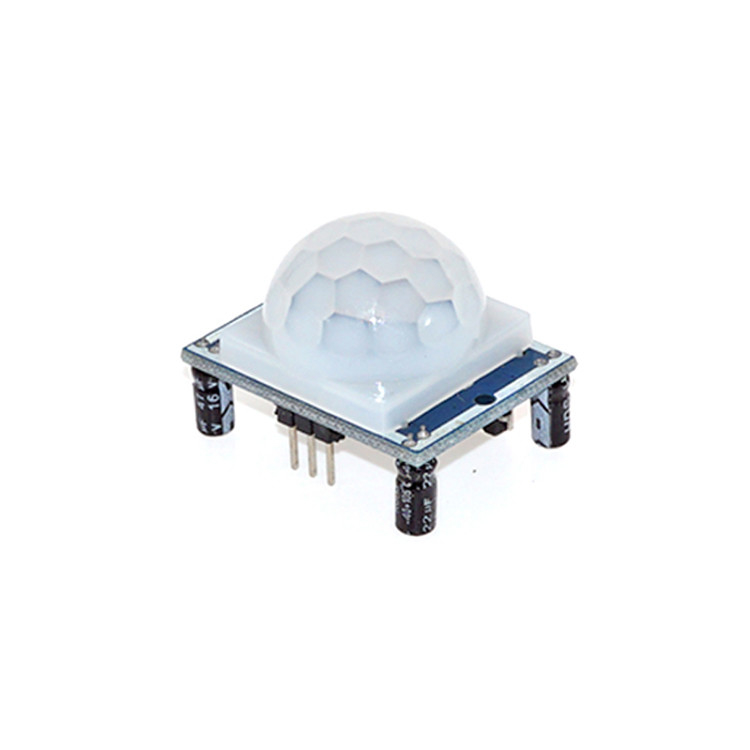

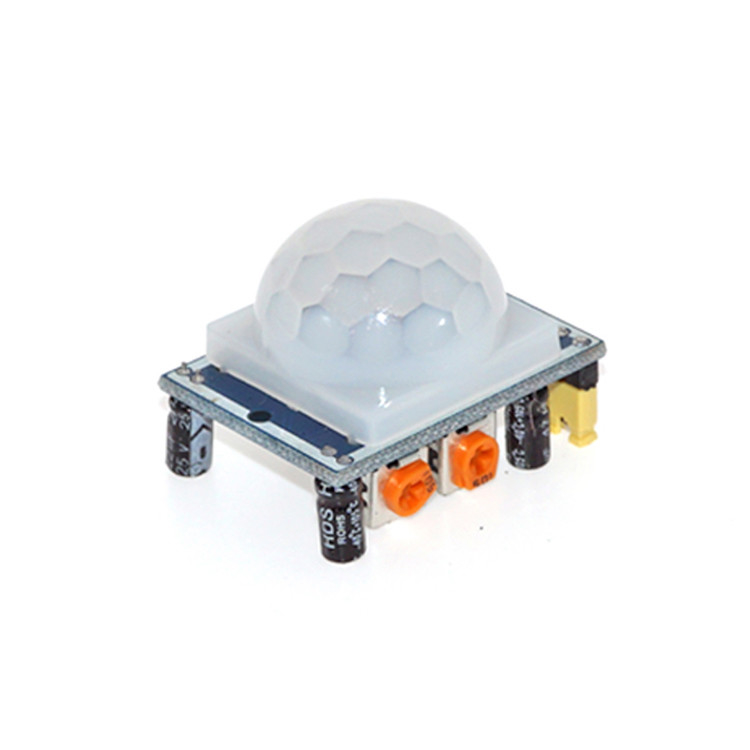

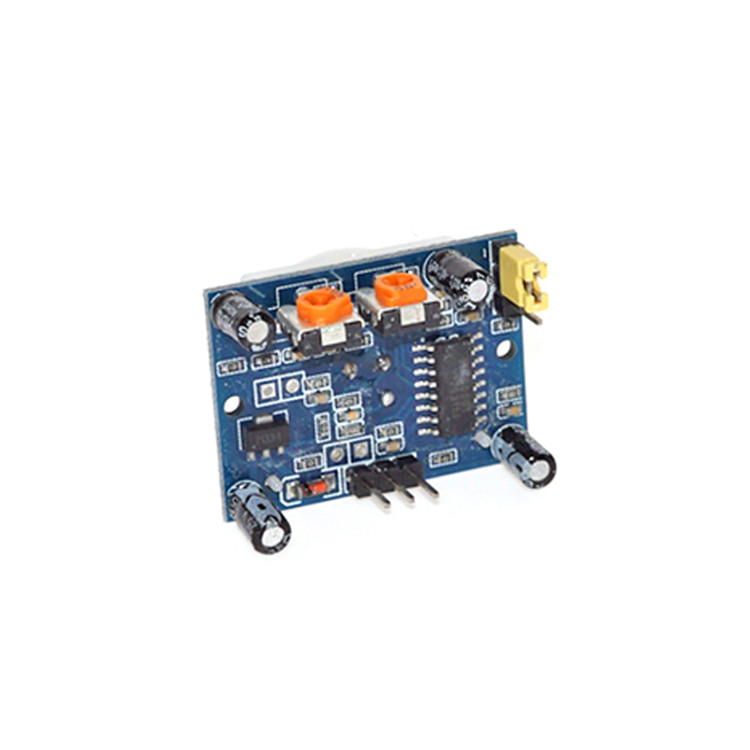

hc-sr501 einstellen ir pyroelektrische Infrarot Pir Bewegungssensormodul
-
Hervorheben
hc-sr501 pir Bewegungssensor
,hc-sr501 Infrarot-Sensor
,hc-sr501 ir pyroelektrischer Sensor
-
ReiheSensormodul HC-SR501
-
Eigenschaftenhc-sr501 menschliches Infrarotsensormodul
-
Art der MontageStandard
-
BeschreibungHC-SR501 Sensormodul, hc-sr501 menschliches Infrarotsensormodul
-
Code für das Herstellungsdatum11504202
-
TypBewegung u. Stellungsgeber
-
VerwendungMikrocontroller
-
Theorie-
-
AusgabeHohe 3,3 V /Niedrige 0 V
-
BetriebsspannungsbereichGleichspannung 4,5-20 V
-
Ruhige Strömung< 50 uA
-
Leistung der EbeneHohe 3,3 V /Niedrige 0 V
-
Abmessungen des Brettes32 mm*24 mm
-
WINKEL-SENSOR< 100 ° Kegelwinkel
-
Operation Temp-15-+70 Grad
-
LinsengrößensensorDurchmesser: 23 mm (Standard)
-
statischer Stromverbrauch65 Mikroampere
-
Verzögerungs-ZeitEinstellbar (0,3 Sekunden bis 10 Minuten)
-
Blockierungszeit0,2 Sekunden
-
HerkunftsortGuangdong, China
-
MarkennameXZH
-
Modellnummer501
-
Min Bestellmenge10 Stück
-
PreisCN¥4.26/pieces 10-99 pieces
hc-sr501 einstellen ir pyroelektrische Infrarot Pir Bewegungssensormodul
3.3V 5v hc-sr501 Infrarot Pir Bewegungssensor menschlicher Körpermodul hc-sr501 Bewegungssensor für Arduino Raspberry Pi
XZH: Ihr einmaliger ODM/OEM-Lösungsanbieter
Beschreibung des Produkts
Automatische Beleuchtung von Fluren, Fluren, Bädern, Kellern, Lagerhallen, Garagen und anderen Räumen, automatische Lüftungsauspuffventilatoren und andere elektrische Geräte (Glühlampen, Fluoreszenz-Schallschall, automatische Türen, elektrische Ventilatoren, Trockner und automatische Waschmaschine) insbesondere für den Einsatz in Unternehmen, Hotels, Einkaufszentren, Lagerhallen, sensiblen Bereichen oder Sicherheitszonen und Alarmanlagen.Kann auch für Sicherheitszwecke verwendet werden.
1. Sensormodul für etwa eine Minute nach der Energieinitialisierung, während des Intervalls zum Ausgangsmodul 0-3 Mal pro Minute im Standby-Modus.
2. Vermeiden Sie direkte Beleuchtung wie Störquellen, die die Oberfläche des Linsenmoduls schließen, um die Einführung einer Störung des Störsignalgenerators zu vermeiden;Nutzung der Umgebung zur Vermeidung des Windstroms, wird der Windsensor auch Störungen verursachen.
3. Sensormodul mit einer doppelten Sonde, das Fenster der Sonde ist rechteckig, doppelt (A pro B million) in Richtung der Enden von lang,wenn der Körper von links nach rechts oder von rechts nach links ging, wenn die doppelte IR-Zeit erreicht wird, Entfernungsunterschied, je größer der Unterschied, empfindlicher Sensoren, wenn der Körper von vorne zur Sonde oder von oben nach unten oder von unten nach oben Richtung geht,Doppel-IR-Veränderungen der Entfernung nicht erkannt, kein Differenzwert, der Sensor ist unempfindlich oder funktioniert nicht; so the sensors should be installed dual direction of the probe with human activities as much as possible parallel to the direction of maximum to ensure that the body has been passed by the dual sensor probeUm den Winkelbereich zu erhöhen, benutzt das Modul eine kreisförmige Linse.aber immer noch höher als die obere und untere linke und rechte Richtung des Sensorbereichs, Empfindlichkeit und Festigkeit, so weit wie möglich nach den vorstehenden Installationsanforderungen.
4.Abmessungen und Anpassung:
Anmerkung: Das Potentiometer im Uhrzeigersinn, um die Entfernung anzupassen, erhöht den Sensorbereich (ca. 7 Meter), im Gegenteil, der Sensorbereich nimmt ab (ca. 3 Meter).Verzögerungsanpassung Potentiometer Uhrzeigersinn, Sensorverzögerung länger (ca. 300S), andererseits Induktion durch die kurze Verzögerung (ca. 5S).
2. Vermeiden Sie direkte Beleuchtung wie Störquellen, die die Oberfläche des Linsenmoduls schließen, um die Einführung einer Störung des Störsignalgenerators zu vermeiden;Nutzung der Umgebung zur Vermeidung des Windstroms, wird der Windsensor auch Störungen verursachen.
3. Sensormodul mit einer doppelten Sonde, das Fenster der Sonde ist rechteckig, doppelt (A pro B million) in Richtung der Enden von lang,wenn der Körper von links nach rechts oder von rechts nach links ging, wenn die doppelte IR-Zeit erreicht wird, Entfernungsunterschied, je größer der Unterschied, empfindlicher Sensoren, wenn der Körper von vorne zur Sonde oder von oben nach unten oder von unten nach oben Richtung geht,Doppel-IR-Veränderungen der Entfernung nicht erkannt, kein Differenzwert, der Sensor ist unempfindlich oder funktioniert nicht; so the sensors should be installed dual direction of the probe with human activities as much as possible parallel to the direction of maximum to ensure that the body has been passed by the dual sensor probeUm den Winkelbereich zu erhöhen, benutzt das Modul eine kreisförmige Linse.aber immer noch höher als die obere und untere linke und rechte Richtung des Sensorbereichs, Empfindlichkeit und Festigkeit, so weit wie möglich nach den vorstehenden Installationsanforderungen.
4.Abmessungen und Anpassung:
Anmerkung: Das Potentiometer im Uhrzeigersinn, um die Entfernung anzupassen, erhöht den Sensorbereich (ca. 7 Meter), im Gegenteil, der Sensorbereich nimmt ab (ca. 3 Meter).Verzögerungsanpassung Potentiometer Uhrzeigersinn, Sensorverzögerung länger (ca. 300S), andererseits Induktion durch die kurze Verzögerung (ca. 5S).
