Materialien | PI, Kupfer und Ni/Au |

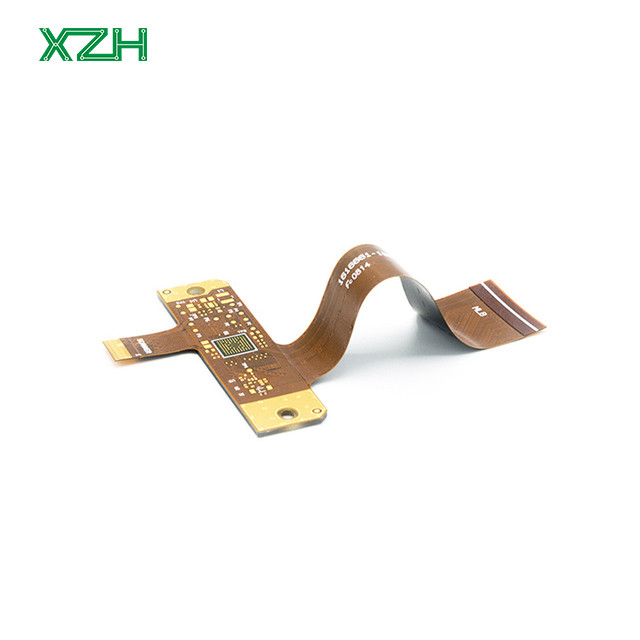

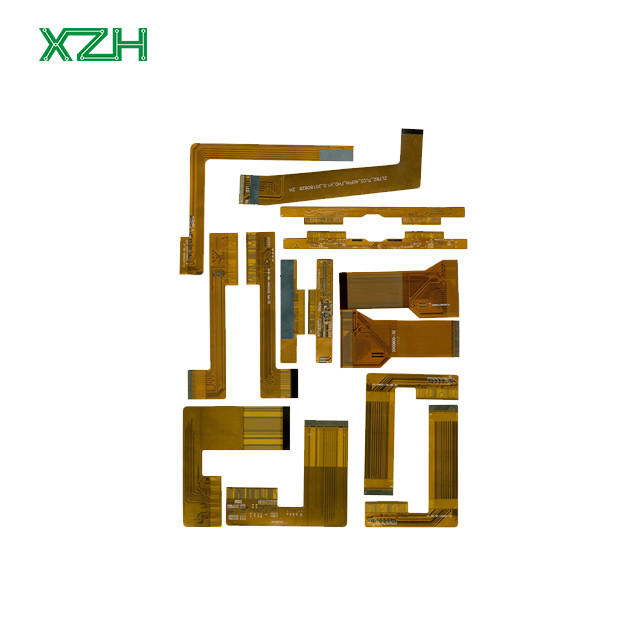

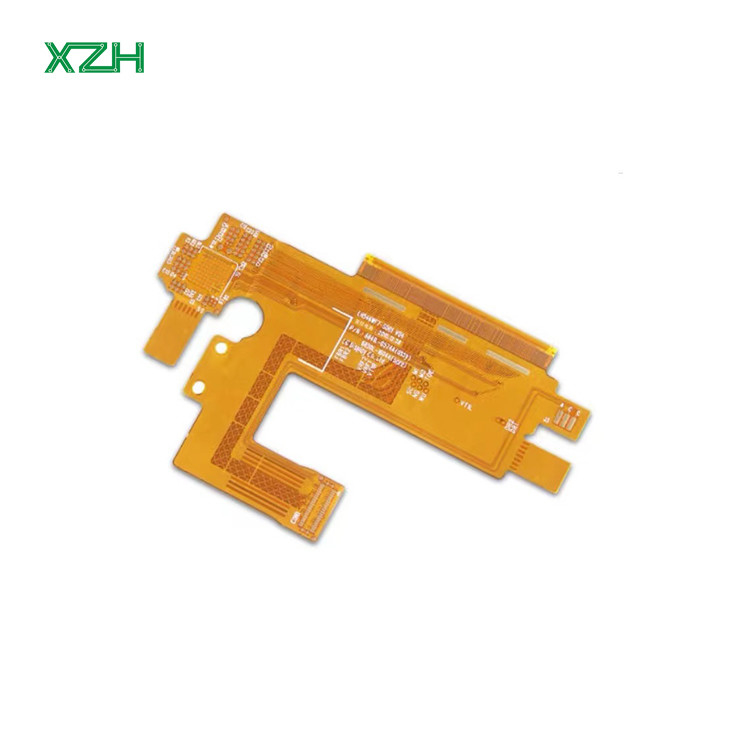

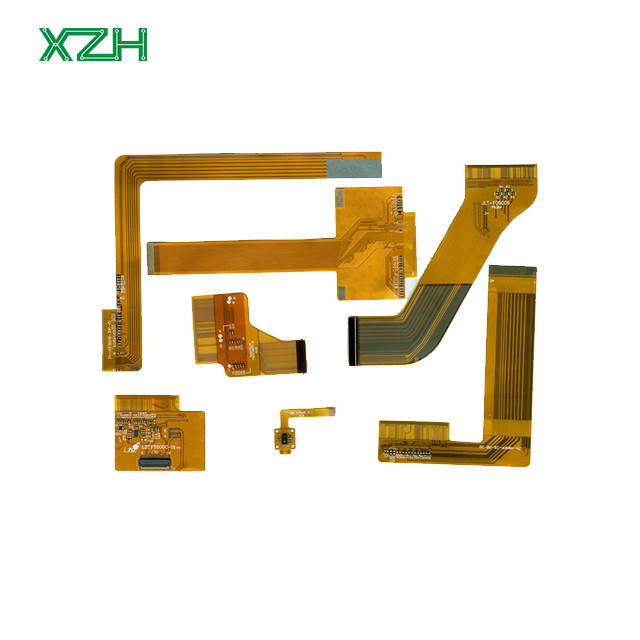

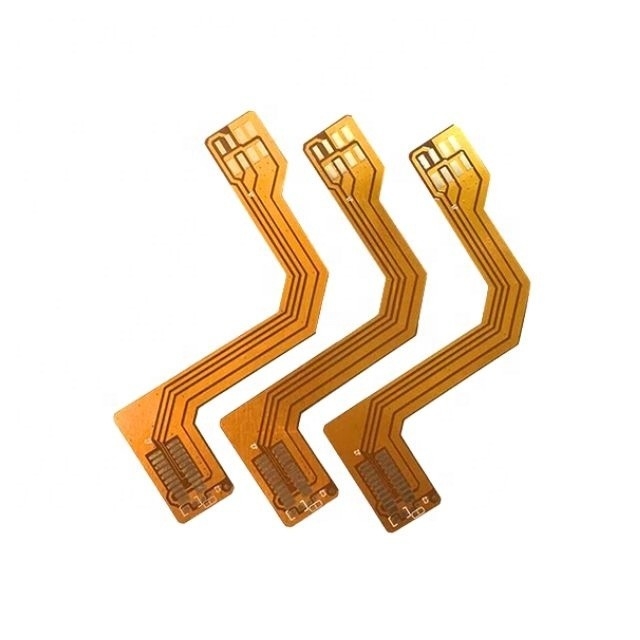

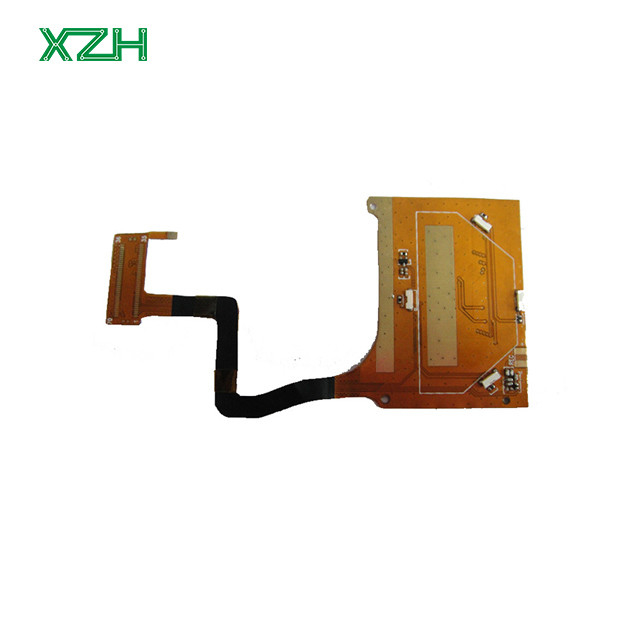

Typ | FPC |
Schichten | 1-4 Schichten |
Fertigplattengrößen | 10*15mm, 250*380mm |
Tiefstand der Platte | 00,057 bis 0,6 mm |
Toleranz für die Dicke der Fertigplatte | ± 2 mils |
Durchmesser des Bohrloches | 0.15 bis 6.7 mm |
Durch Durchmesser fertiggestellt | 0.1 mm (mindestens) |
Dielektrische Dicke der Innenschicht (1/2 mils PI mit 15um-Klebstoff) | 00,0275 bis 0,1 mm |
Toleranz von PTH für den Durchmesser des Löchers | ± 2 mils |
Toleranz für den Lochdurchmesser von NPTH | ± 1 Mil |
Toleranz für die Lochposition (verglichen mit Gerber-Daten) | ± 1 Mil |
Dicke von PTH-Bohrkupfer | 8 bis 30 μm |
Toleranz nach dem Ätzen | ± 30, 15% für die Impedanz |
Toleranz von Bild zu Bild (Minimum) | ± 3 mils |
Toleranz von Bild auf Rand (Minimum) | ± 2 mils |
Registrierung der Abdeckungsschicht (mindestens) | 6 ml |
Durchmesser des Bohrloches | 0.1 bis 5.0 mm |
Toleranz von Klebstoff und Stärkungsmittel | ± 0,3 mm |
Durchstoßdruckschiene (Hard Die) | ±4 mils |
Abmessung Toleranz (weiche Abmessung) | ± 12 mils |
Impedanztoleranz (Mindestwert) | ± 10% |
SMT-Toleranz und Tonhöhenbreite (Minimum) | ±4 mils |
Probezeit | Vorlaufzeit für die Massenproduktion | |||
Einseitige PCB | 1 bis 3 Tage | 4 bis 7 Tage | ||
Doppelseitige PCB | 2 bis 5 Tage | 7 bis 10 Tage | ||
Mehrschichtige PCB | 7 bis 8 Tage | 10 bis 15 Tage | ||
PCB-Montage | 8 bis 15 Tage | 2 bis 4 Wochen | ||
Lieferzeit | 3-7 Tage | 3-7 Tage | ||
Verpackung: antistatische Verpackung mit Karton |
